Primerjajte smeri centrifugalnih ventilatorjev za izpušne pline iz peči, prezračevanje peči, dimne pline iz kotla in ravnanje z vročimi -procesnimi-plini. Končna konfiguracija se pregleda glede na stalno temperaturo, najvišjo temperaturo, pretok zraka, tlak, sestavo plina, stanje prahu in namestitev namestitve.
Temperatura je samo izhodišče
Visoko{0}}temperaturnega ventilatorja ni mogoče izbrati samo na podlagi temperature. Ista vhodna temperatura lahko zahteva različne materiale, razporeditev gredi, zaščito ležajev in hladilne ukrepe, odvisno od sestave plina, prahu, vlage, trajanja delovanja in celotne odpornosti.
Neprekinjena temperatura
Navedite normalno temperaturo plina na vstopu v ventilator med trajnim delovanjem.
Najvišja temperatura
Potrdite najvišjo kratkotrajno-temperaturo ter pričakovano trajanje in pogostost.
Stanje plina in prahu
Preglejte kisik, vlago, jedke komponente, koncentracijo prahu in trdoto delcev.
Struktura in postavitev
Potrdite vrsto pogona, položaj motorja, hlajenje, izolacijo, vrtenje, izhod in temelj.

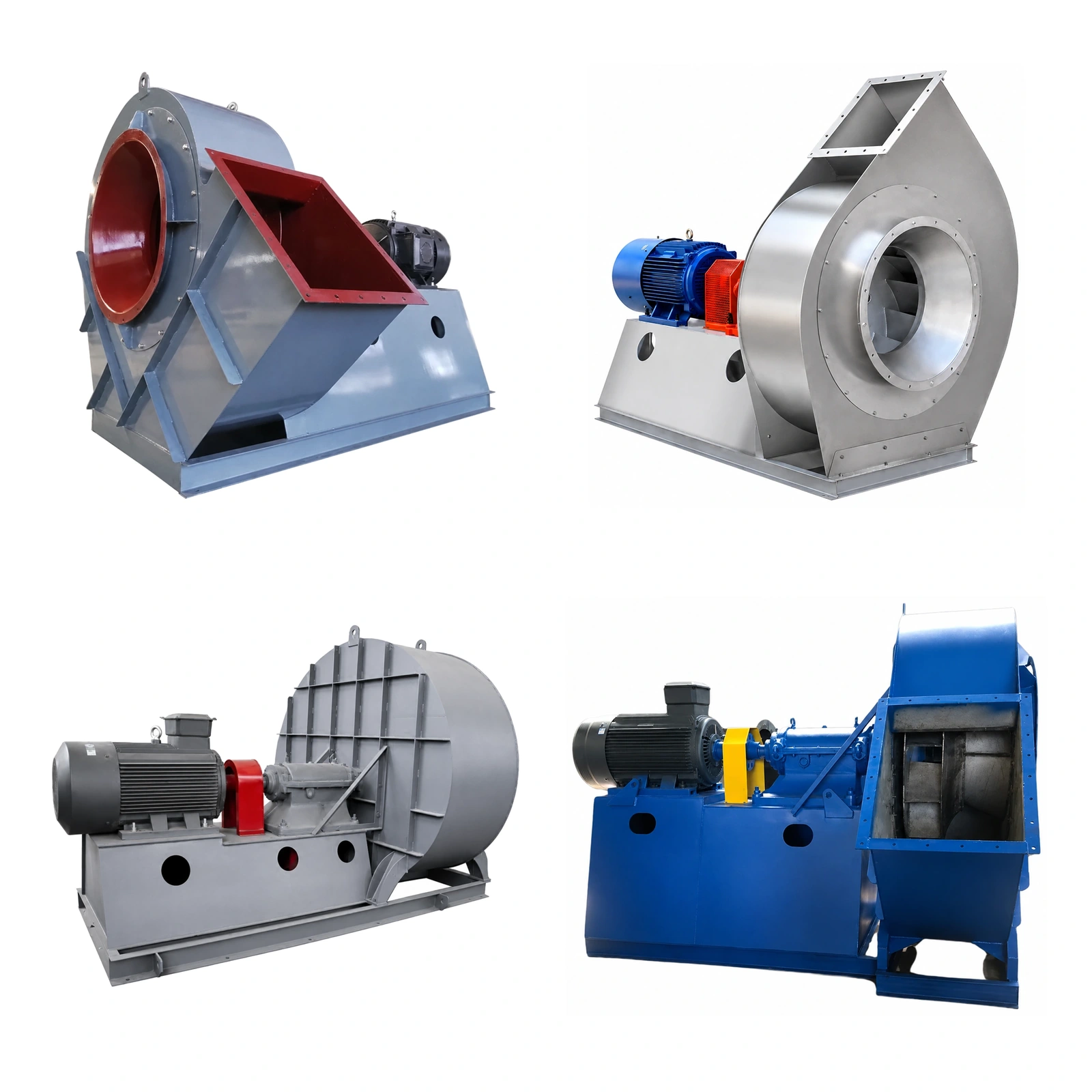

Navodila za visoko{0}}temperaturne ventilatorje
Te serije zagotavljajo predhodna navodila za izdelke za projekte kotlov, peči, peči in vročih{0}}plinov. Njihovo končno temperaturno zmogljivost je treba potrditi s pregledom materiala, hlajenja in-pogoja delovanja.
Y5-47 ID ventilatorja kotla
Za dimne pline iz kotla, toplotne-procesne izpušne pline in običajne vroče-pline-vleke.
Referenčna smer:standardna temperatura se lahko podaljša na 250 stopinj po potrditvi vstopnega-pogoja.
Y8-39 / Y9-38 ID ventilator
Za izpušne poti kotlov, peči in peči z daljšimi kanali ali večjo odpornostjo sistema.
Referenčna smer:temperaturno{0}}usmerjena konfiguracija do 250 stopinj pod potrjenimi pogoji.
G/Y4-73 Ventilator kotla
Širša smer ventilatorja kotla za srednje in velike sisteme, ki zahtevajo večjo zmogljivost pretoka zraka.
Opomba o konfiguraciji:uporaba vročega-plina zahteva-vlogo induciranega vleka, pregled materiala in temperature.
GY6-51 Vlečni ventilator kotla
Za velike kotle in sisteme vleka-z zvrtinčeno plastjo, ki zahtevajo širok pretok zraka in tlačni ovoj.
Referenčno območje:11.000–667.000 m³/h · 1.859–10.980 Pa.
Neprekinjena temperatura proti najvišji temperaturi
Ti dve temperaturi različno vplivata na ventilator. Obe vrednosti, trajanje in pogostost pojavljanja je treba vključiti v RFQ.
Neprekinjena temperatura
Trajna vstopna temperatura določa dolgoročno-toplotno obremenitev tekača, gredi, ohišja, ležajev, tesnil in bližnjih komponent motorja.
Potrdite normalno vrednost, delovne ure na dan, letno obremenitev in ali se temperatura spreminja glede na proizvodno obremenitev.
Najvišja temperatura
Najvišja kratkotrajna-temperatura lahko vpliva na varnostno rezervo materiala, hlajenje, toplotno raztezanje in omejitve delovanja v sili.
Navedite, kako dolgo traja vsak vrh, kako pogosto se pojavi in ali ventilator med dogodkom še naprej deluje.
Temperatura spreminja tudi gostoto plina. Gostota spremeni tlak in absorbirano moč, ki ju predstavlja krivulja delovanja ventilatorja, zato je treba delovanje vročega-plina preveriti pri dejanski delovni temperaturi.
Kako temperatura plina vpliva na delovanje industrijskega ventilatorja →Struktura ventilatorja-za visoke temperature
Zahtevana konfiguracija je odvisna od preverjene temperature in dejanskega procesnega medija.
Rotor in material ohišja
Pri izbiri materiala je treba upoštevati temperaturo, oksidacijo, korozijo, erozijo prahu, varjenje in pričakovano življenjsko dobo-in ne samo temperaturo.
Izolacija in hlajenje ležajev
Položaj ležaja, toplotna izolacija, hladilni disk, zračno hlajenje ali druga podprta metoda se lahko pregleda glede na temperaturo gredi.
Položaj motorja in pogon
Motor naj ostane zunaj poti vročega-plina. Razporeditev pogona je izbrana glede na temperaturo, hitrost, velikost in vzdrževalni dostop.
Toplotna ekspanzija
Priključki ohišja, gredi in kanalov zahtevajo dovolj prostora za toplotno raztezanje, zlasti med ponavljajočimi se cikli ogrevanja in hlajenja.
Izolacija in površinska zaščita
Zahteve glede zunanje izolacije, premazov in-zaščite osebja je treba uskladiti z načrtom namestitve in vzdrževanja na mestu.
Prah, vlaga in korozija
Vroč plin lahko vsebuje tudi pepel, kondenzirane hlape ali jedke sestavine. Ti pogoji vplivajo na zaščito materiala in obrabe.
Standardni industrijski ventilator v primerjavi z visoko{0}}temperaturnim ventilatorjem
| Pregled predmeta | Standardni industrijski ventilator | Ventilator-za visoke temperature |
|---|---|---|
| Glavna izbira | Pretok zraka, tlak in normalno stanje zraka | Pretok zraka, tlak, stalna in najvišja temperatura |
| Pregled gradiva | Standardna smer ogljikovega{0}}jekla, kjer je to primerno | Material je preverjen proti toploti, oksidaciji in plinski sestavi |
| Zaščita ležajev | Normalna razporeditev ležajev | Po potrebi pregled toplotne izolacije in hlajenja |
| Pregled razširitve | Običajni dodatek za namestitev | Upoštevana toplotna ekspanzija in kroženje |
| Procesni medij | Čist ali običajen industrijski zrak | Vroč zrak, dimni plin, procesni plin, prah ali vlaga |
Tipične aplikacije ventilatorjev-za visoke temperature
Industrijske peči
Pridobivanje vročega-plina iz peči za ogrevanje, taljenje, toplotno-obdelavo in termične-procesne peči.
Peči in sušilnice
Odvodne in krožne poti za peči, sušilne-linije in procese termične-obdelave.
Dimni plin kotla
Vlek zaradi kotla in transport vročega dimnega-plina po odsekih-rekuperacije toplote ali-obdelave plina.
Izpuh toplotnega procesa
Odvod vročega-zraka in procesnih{1}}plinov po meri za industrijsko proizvodnjo in sisteme za-rekuperacijo toplote.
Preden izberete ventilator, določite toplotno moč
Za nov projekt navedite območje delovne temperature in podatke-o mediju skupaj z zahtevanim pretokom zraka in tlakom.
● Stalna in najvišja vstopna temperatura
● Trajanje vrha in pogostost pojavljanja
● Pretok zraka in skupni tlak
● Sestava plina, vlaga in prah
● Delovni čas in frekvenca za-končanja
● Zahteve glede materiala, hlajenja, motorja in moči
Uskladite vmesnik in popravite obstoječi način napake
Za nadomestna dela pošljite zgodovino delovanja in dejansko toplotno ali mehansko težavo-in ne le prvotne številke modela.
● Fotografije z imensko ploščico ventilatorja in motorja
● Trenutni pretok zraka, tlak, hitrost in moč
● Zapisi normalne in nenormalne temperature
● Mere dovoda, odvoda in temeljev
● Težava: deformacija, razpoka, obraba, toplota ležaja ali vibracije
● Fotografije mesta, risbe in razpoložljiv prostor za namestitev
Vprašanja o-industrijskih ventilatorjih pri visokih temperaturah
Kakšno temperaturo je treba zagotoviti za izbiro ventilatorja?
Navedite stalno vstopno temperaturo in najvišjo kratkotrajno-temperaturo, skupaj s trajanjem konice, frekvenco in tem, ali ventilator še naprej deluje med konico.
Ali se lahko standardni ventilator kotla uporablja za-visokotemperaturni plin?
Šele po pregledu dejanske temperature, materiala, ležaja, gredi, hlajenja in delovnih pogojev. Standardno ime modela samo po sebi ne potrjuje-primernosti za visoke temperature.
Ali višja temperatura vedno zahteva nerjavno jeklo?
Ne. Izbira materiala je odvisna od temperature, oksidacije, korozije, erozije prahu, varjenja, stroškov in pričakovane življenjske dobe. Najprej je treba pregledati procesni medij.
Zakaj sta izolacija in hlajenje ležajev pomembna?
Toplota, ki se prenaša skozi gred, lahko poveča temperaturo ležaja in maziva. Zahtevani ukrep izolacije ali hlajenja je odvisen od preverjene toplotne obremenitve-strani gredi.
Katere informacije so potrebne za-ponudbo visokotemperaturnega ventilatorja?
Pošljite pretok zraka, skupni tlak, stalno in najvišjo temperaturo, sestavo plina, prah, vlago, delovne ure, namestitev, standard motorja, količino in cilj projekta.
Sorodne industrijske strani oboževalcev
Nadaljujte od družine visoko{0}}temperaturnih izdelkov do izpušnega sistema peči, družine-vleka kotla, družine-vleka kotla ali celotnega vodnika za izbiro ventilatorja kotla.
Visoko{0}}temperaturni odvod peči
Preglejte procesno temperaturo, sestavo plina, hlajenje, obdelavo prahu in celotno odpornost sistema.
Ogled sistema visoke-temperature →Ventilatorji na vlek kotla
Primerjajte smeri odvajanja-dimnih plinov, negativnega{1}}tlaka in{2}}odstranjevanja prahu kotla.
Ogled oboževalcev ID →Ventilatorji s prisilnim vlekom kotla
Primerjajte dovod-zraka za zgorevanje, tlak v gorilniku in smeri ventilatorja-zraka-na strani kotla.
Poglej FD Fans →Navodila za izbiro ventilatorja kotla
Primerjajte induciran-vlek, prisilni-vlek in visoko{2}}temperaturo iz celotne poti kotla.
Preberite Vodnik za izbiro →Pošljite svojega dežurnega ventilatorja-za visoke temperature
Zagotovite pretok zraka, skupni tlak, stalno in najvišjo vstopno temperaturo, trajanje konice, sestavo plina, stanje prahu in vlage, delovne ure, postavitev namestitve, standard motorja, količino in cilj. Za nadomestne projekte priložite obstoječo imensko tablico in risbo vmesnika.
